Antoy Cell Balancing



Say cell balancing et mamapara ed boltahe tan estado na karga ed balang sakey a selula ed sakey a battery pack. Sayan proseso et mangaamper ed arum ya selula ya ag-onsobra so karga da bangta say arum et mansiansian kulang so karga da, ya no andi et manlimita ed kabuoan ya nausar ya kapasidad na pack tan mamapeles ed pakaderal.

Say teknik et onaplika edlithium ion battery packsaray konpigurasyon no iner saray selula so mankokonektaan ed nantutumbokan. No say sakey a selula et onsabi ed limitasyon na boltahe legan na panagkarga o panagdiskarga, say interon pakete et nepeg ya ontundan mankimey-anggano wala ni so kapasidad na arum a selula.

Akin et Kaukolan so Cell Balancing na saray Battery Pack



Saray pandurumaan ed panaggawa et manggagawa na saray selula ya walaan na medyo nanduruman kapasidad, impedance, tan self-discharge rates. Anggan saray selula ya nanlapud parehon batch na produksyon et mangipapatnag na sarayan pandumaan. Diad paulit-ulit ya charge-discharge cycles, sarayan angkekelag ya pandurumaan et manlalapud makatantandan ag-inkabalanse.

Say ag balansin pakete et makapangiter na 10% ya mas abeba nen say kapasidad na nameplate ed kada siklo, ya mangi-lock na enerhiya ya binayaran na saray manguusar legan ya ondarakel so degradation ed kada cell. Say matematika et diretsaan: diad 1000 kWh ya sistema ya walay 100 ya serye na selula, no say sakey a selula et walad 90% ya estado na karga bangta say arum et onsabi ed 100%, say interon pack et makagamor labat na 900 kWh anggaman walay 999 kWh ya isimpen to.

Say temperatura ya gradient so mamapaermen ed problema. Saray selula ya asingger ed motor odino elektroniko et makakaeksperiensya na mas atagey a temperatura, ya manguuman ed loob na chemistry da ya duma nen saray mas ambetel a selula. Sayan kaliberliber so mamapawala na tuloytuloy ya ag-inkabalanse anggan kayari na inmunan impanbalanse.

Saray ag-inbalanse ya selula et makapangibawas na bilay na battery pack na anggad 30%, lalo la ed saray chemistry a singa say LiFePO4 o NMC. Say sankakapuyan a selula so mandetermina no kapigan so nepeg ya itunda na panagkarga tan no kapigan so pangipaway ed limitasyon to-sakey a bengatla ya tatawagen na saray inhenyero ya "sankakapuyan ya link" ya epekto.



Panon ya Ontubo so Cell Imbalance



Taloran manunan mekanismo so mamapawala na ag-inkabalanse na saray selula ed sakey alithium ion battery pack:

Say estado na pandumaan na kargaompaway no saray selula et onggapo ed ag-inkaparpareho na karga legan na panagtipon odino nawalaan na nanduruman self-discharge rates. Say selula ya mas maples ya man-discharge na 0.1% nen saray kakaabay to et onkulang na 4.4% kayari na paulit-ulit iran siklo, unong ya nadokumento ed research ed chemistry na baterya.

Ag-inkayadyari na kapasidadnagagawa lapud anggapoy duaran selula ya walaan na parehon pakayarin mantipon na enerhiya. Saray proseso na panaggawa et manggagawa na saray selula ya walay 2-5% ya pandurumaan na kapasidad anggano malet so detalye. Legan ya ontatakken iray selula ed nanduruman peles, ondarakel so pandurumaan.

Saray pandurumaan na impedancepansengegan na nanduruman reaksion na saray selula ed iyaagus na danum. Say atagey ya resistensya ed loob na arum a selula et mankabaliksan ya mas maples dan naabot so limitasyon na boltahe legan na panagkarga tan mas maples iran onleksab ed cutoff voltage legan na panagdischarge.

No say sankatageyan ya boltahe na panagkarga et nalampasan na 10%, say degradation rate et ondarakel na 30%. Sayan eksponensial a siglaotan na boltahe tan degradasyon so manggagawa ed eksakton panagbalanse a makanakana parad andukey a bilay.

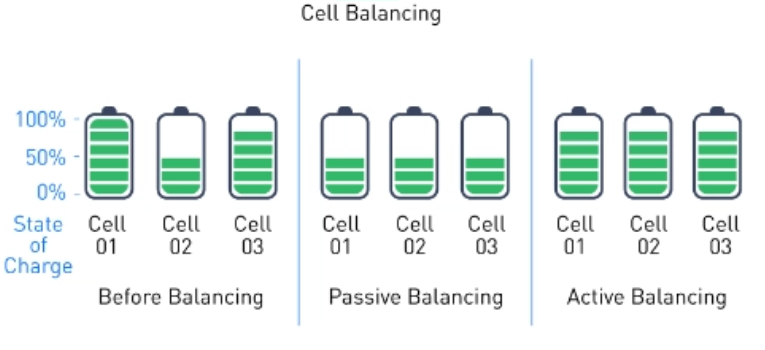

Cell Balancing



Passive Cell Balancing: Say Dissipative ya Paraan



Say passive balancing et mangekal na sobran enerhiya manlapud mas atagey ya -charged cells diad pangipaway tod satan bilang petang panamegley na saray resistor. Say sistema et manbabantay ed boltahe na kada selula tan mangipapaandar na saray bypass resistor pian naekal so karga na saray selula ya mas atagey nen say target level.

Say hardware et diretsaan: kada cell et mankonekta ed shunt resistor panamegley na switch, kaslakan et MOSFET. No say sistema na panangasikaso na baterya et makanengneng na boltahe na selula ya onlampas ed threshold, isara to so switch na selula, ya ipaarap toy kuryente ed resistor anggad manpara so boltahe.

Diad sakey a kaslakan a passive cell balancing circuit parad 4S anggad 16S lithium pack, kada cell channel et walaan na taloran manunan kabiangan: sakey a bleeding resistor (kaslakan et 33Ω anggad 68Ω ed 0.25–0.5W rating), sakey a N-channel MOSFET ya onkikiwas bilang kontroladon gate switch, tan sakey a signal na gate drive manlapud IC. No nanengneng na IC ya say sakey a cell et walad tagey na reference voltage na pack, itagey toy MOSFET gate. Say kuryente et onagus manlapud positibon terminal na selula, diad resistor, diad MOSFET drain-ya anggad-source path, tan ompawil ed negatibon terminal na selula. Say enerhiya et onlelereg bilang petang ed resistor-tan diad mas daiset a laknab ed on-resistance na MOSFET, ya kaslakan et abeba nen 100 mΩ parad saray abeban-side switch ya uusaren ed sarayan sirkito.

Say balor na resistor et mangiiter na direktan tradeoff. Say abeban resistensya (singa 22Ω) et mangiter na mas atagey ya bleed current-manga 150 mA ed 3.3V cell voltage-tan mas maples ya equalization, balet mas dakel met so petang to ed loob na module enclosure. Diad masimpit ya inka-impake na baterya ya limitado so thermal headroom, saray designer et manpipili na mas atagey ya resistance values ​​pian nakontrol so heat generation anggano mas andukey so balancing windows. Wala ray desinyo na battery cell balancing circuit ya mangaarum na thermistor ed o asingger na bleed resistor, ya mangiiter na data na temperatura ed BMS pian na-throttle toy balancing current no ontagey so temperatura ed lugar. Sayan closed-loop thermal management et aliwan kaslakan ed saray budget BMS boards balet ta estandarte ed saray industrial-grade systems ya say pack et tuloytuloy ya mankikimey ed atagey iran karga.

Saray parametro na operasyon: Saray kaslakan ya passive system et manguusar na bypass currents ya walad baetan na 50-200 mA. Say balor na balancing resistor so mandetermina no panon kapeles ya naandi so sobran karga-saray kaslakan a balor et manlapud 20-100 ohms parad saray aplikasyon na lithium-ion.

Say paraan et mas epektibo legan na panagkarga no say pakete et walay panlalapuan na kuryente ed paway. Diad saray lithium-ion ya baterya ya abeba so self-discharge da, ya say accumulative unbalance kada cycle et kaslakan ya kulang ed 0.1%, say bypass current na internal FETs et magenap pian mansiansian balanse so pack.

Bentaha: Say abeban gastos, simplin circuitry, tan atagey a panagmatalek so manggagawa ed passive balancing ya estandarten pilien parad saray electronics tan angkelag iran battery pack. Saray kabiangan et mainomay ya onloob ed saray wala lan sistema na panangasikaso na baterya ya anggapoy baleg ya pananguman ed desinyo.

Say passive balancing et mansiansian default parad lithium ion cell balancing ya abeba nen 48V lapud say matematika et pabor ed inkasimpli. Diad 7S pack ya saray selula et onkukurang na 30-50 mV ed loob na 200 a siklo, say 68Ω bleed resistor ya manguguyor na 50 mA so mangipetek ed satan ya onkukurang ed loob na kulang ya duaran oras kada sesyon na panag-charge. Say enerhiyan nasayang ed kada balancing event et mankantidad na ngalngalin 0.15 Wh kada cell-a daiset no ikompara ed 5-10% ya kapasidad ya nagamoran na pack diad pamasiansia ed amin ya cells ed loob na masimpit ya boltahe. Parad saray aplikasyon a singa saray power tools, e-bikes, tan portable medical devices, sayan paraan na passive cell balancing et onsabi ed sweet spot ya say gastos ed naandi ya enerhiya legan na bleed-off et mas abeba nen say gastos ed kaaruman ya power electronics ya kaukolan na saray aktibon paraan.

Limitasyon: Say nasayang ya enerhiya so manunan disbentaha-100% na sobran karga et magmaliw ya petang imbes ya iyalis ed naupotan iran selula. Saya so mamapaabeba ed inkalapagan ya inkaepektibo na sistema tan manlimitad passive balancing ed saray aplikasyon ya anggapoy limitasyon na panaon. Legan na panag-discharge, say passive balancing et mamapatikey ed panaon na panag-run ta ekalen to labat so enerhiya imbes ya i-redistribute to.



Aktibon Panagbalanse na Selula: Panangibunog lamet na Enerhiya



Say aktibon panagbalanse et mangiyalis na karga manlapud mas atagey-voltage cells ya anggad abeban-voltage cells ya uusaren so power electronics. Imbes ya nasayang so enerhiya bilang petang, iyalis na sistema itan ed pasen ya kaukolan to.

Taloran manunan topolohiya so mangaasikaso ed pangiyalis na karga:

Capacitive shuttlingmanguusar na saray capacitor bilang temporaryon panagsimpenan na enerhiya. Say sistema et mangikokonekta na capacitor ed sakey ya atagey-voltage cell, i-charge to, insan to i-switch ed abeban-voltage cell parad discharge. Paulit-ulit ya nagagawa iya anggad manpara iray selula. Say paraan et epektibo parad saray asingger a selula balet ta magmaliw ya agnaepektibo ed andukey iran distansya ed grupo.

Inductive balancingmanguusar na inductors o transformers pian niyalis so enerhiya ed baetan na saray selula. Say DC-DC converters so mangaasikaso ed boltahe ya nakaukolan pian makaalis so karga manlapud sakey a cell ya anggad sananey. Ipapanengneng na agano nin impansukimat ya say hybrid duty cycle balancing method et akagawa na equalization ed loob na 6.0 oras no ikompara ed 9.2 oras parad saray conventional method legan na panag-charge.

Bidirectional DC-DC convertersmangiyopresi na sanka-flexible ya paraan, ya mangiter na enerhiya ed anggan dinan a direksion ed baetan na antokaman a selula ed grupo odino diad baetan na indibidual iran selula tan say interon grupo. Sayan topology et mangaasikaso na angkakabaleg iran current flows-saray modernon sistema et mansusuportad 2.5-10A ya balancing currents depende ed desinyo na converter.

Say State-na-Power based balancing algorithms et amaaligwas ed usable capacity na 16% no ikompara ed saray pack ya anggapoy balancing. Say mas balon paraan na SoP et manbabalanse base ed aktual ya pakayari na kuryente imbes ya say boltahe odino estado na karga labat, ya napaneknekan ya epektibo parad saray daan lan baterya ya walaan na nanduruman kapasidad.

Saray sukat na performance: Saray aktibon sistema et kaslakan ya makadampot na 85-95% ya inkaepektibo na pangiyalis na enerhiya. Say inkakomplikado et mangilalanor na mas dakel a kabiangan-switch, inductor, capacitor, tan control circuitry-ya mamaaligwas ed gastos tan pankaukolan na pisikal ya espasyo.

Manlapud punto de bista na pangiyaplika na sirkito, say sankalaknaban ya uusaren ya active cell balancing circuit ed produksyon na BMS boards et manguusar na switched-inductor topology. Kada paris na asingger iran selula et walaan na melag ya inductor (kaslakan et 10-47 μH) tan duaran MOSFET. Say controller et mansasalet ed saray signal na gate: legan na unonan kapaldua na siklo, say kuryente et onaagus manlapud mas atagey a boltahe ya cell ya ondalan ed inductor, ya mantitipon na enerhiya ed magnetic field to. Diad komaduan kapaldua na siklo, say natipon ya enerhiya et ompaway ed asingger ya abeban boltahe na selula. Say switching frequency et kaslakan ya walad baetan na 50-200 kHz, ya atagey pian mansiansian melag so sukat na inductor balet ta abeba pian nalimitaan so switching losses.

Parad saray sistema ya mankaukolan na pangiyalis na karga ed saray aliwan-akaabay iran selula-kaslakan ed angkakabaleg iran baterya parad grid storage odino ambelat iran kagawaan-say flyback converter topology et mas praktikal. Say multi-winding transformer et mangiiter na pankanawnawa ed anggan dinan a selula ya mangiter na enerhiya ed interon pack bus, odino say pack bus ya mangiter na enerhiya ed sakey ya naandi lan selula, antokaman so posisyon to. Sayan arkitektura na cell-to-pack et mamaandi ed ontutumbok ya delay ya sasagmaken na saray asingger ya-cell methods no mangigalaw na karga ed dakel a cells ya mantutumbokan. Say tradeoff et say kabaleg tan gastos na transformer: kada cell tap et kaukolan toy sarili ton secondary winding, tan say transformer core et kaukolan ton asikasoen so peak flux ya anggapoy saturation. Say teknolohiya na aktibon panagbalanse ya base ed flyback converters so mangidadaulo ed saray aplikasyon ya mas atagey nen say 48V ya say bentaha na kapeles nen say asingger ya-cell shuttling so mangikakatunongan ed kaaruman a gastos ed BOM.

Kapigan usaren so aktibon panagbalanse: Angkakabaleg iran lithium ion battery packs parad saray luluganan ya de-koriente, sistema na panagsimpenan na grid, tan kagawaan ed industriyaikakatunongan so mas atagey a gastos. Say inmaligwas ya inkaepektibo tan mas maples ya panaon na panagbalanse so mangiter na mas maabig ya tubo ed pinansyal no say kapasidad na pack et onlampas ed 10 kWh odino no say maples ya turnaround et importante ed operasyon.



Panon ya gagawaen na BMS so Cell Balancing ed Hardware Level



Sayarkitektura na sistema na panangasikaso na bateryasay responsable ed panagbalanse na selula ed lithium ion pack et aliwan saksakey a chip-sakey ya layered architecture. Maslak ed saray sistema na grado na produksyon et ontutumbok ed master-slave topology. Saray slave board et direktan akapuesto ed kada module na baterya, ya mansukat na indibidual iran boltahe tan temperatura na selula panamegley na saray dedikadon monitor IC. Say master controller et mantitipon na sayan data, ipapaandar toy balancing algorithm, tan mangiiter na saray ganggan ed saray aripen diad sakey ya isolated communication bus.

Diad lebel na kabiangan, kada slave board et mandedependi ed multicell battery monitor IC pian na-sample iray boltahe. Sarayan IC et mansukat na 6 anggad 18 ya serye- ya akakonekta iran selula ed kada kagawaan, ya say kabuoan ya lingo ed panagsukat et abeba nen 1.5 mV ed saray sisteman maong ya adesinyo. Parad BMS ya mangaasikaso na cell balance ed 96-cell EV pack, walora o masulok nin monitor ICs so mankakasakey panamegley na daisy-chain odino addressable bus configurations. Say monitor IC so mangaasikaso ed analog-to-digital conversion parad kada cell tap, legan met ya ipapaandar to ray gate signal ya mangokontrol ed saray balancing switch parad kada channel.

Say komunikasyon ed baetan na saray slave modules tan say master controller et kaslakan ya onkukurang ed CAN bus diad saray aplikasyon ed luluganan tan industriya, odino I2C parad saray angkekelag a consumer pack. Say CAN et mangiyoopresi na noise immunity ya nakaukolan ed saray lugar ya walay ungol na kuryente ya asingger ed saray motor tan inverter, kanian maslak ed saray sistema na panangasikaso na baterya ya adesinyo parad electric vehicle cell balancing et ag-ontutumbok ed sayan protocol. Say master controller-et mabetbet ya dedikadon microcontroller o DSP- so mangipapaakseb na SOC estimation model, mandesisyon no dinan iran cell so kaukolan ya charge redistribution, tan mangipawit lamet na duty cycle odino on/off ya ganggan ya ipatalos na saray slave board ed MOSFET gate signals.

Sayan layered approach et importante ta say BMS et aglabat manbalanse. Say proteksion ed overcurrent, overvoltage cutoff, undervoltage lockout, tan thermal shutdown et parepareho so monitoring hardware da. No say monitor IC et makanengneng na cell voltage ya onlampas ed safe ceiling, sarag ton independentin i-trigger so protection response ed loob na microseconds- ya mas maples nen say polling cycle na master controller. Say balancing function tan say protection function et mankakasakey na data na sensor balet ta mankikimey ira ed nanduruman sukat na panaon: say proteksion et onkikiwas ed loob na microseconds, bangta say battery pack balancing algorithm et mankikimey ed loob na pigaran minuto o oras. Say pakatalos ed sayan inkaapag-apag et ontulong pian nipaliwawa no akin ya sarag nin siansia na BMS ya protektaan iray selula anggano say balancing routine et walay depekto na software.

Parad saray inhinyero ya manpipili na BMS parad panagbalanse na battery pack edsaray kagawaan ed industriya a singa saray forklift, AGV, tan luluganan ed panagmina-say manunan detalye ya kaukolan ya usisaen et say balancing current-ed-capacity ratio. Say 100 mA passive balancing current et maong ed 10 Ah pack (1% na kapasidad), balet diad 400 Ah forklift battery et 0.025% labat na kapasidad so irerepresenta to, ya mankabaliksan ya say pangipetek ed anggan 2% ya SOC spread et nayarin mangala na pigaran agew na tuloytuloy ya panagkarga. Saray sistema na panangasikaso na baterya ed industriya et mangaasikaso ed saya diad panamegley na pangi-scale na passive balancing currents ya anggad 500 mA-1A ya walay suston rated ya resistor tan thermal management, odino diad pangitipon na saray active balancing modules ya sarag dan igalaw so 2-5A ed baetan na saray selula. Say BMS specification sheet et nepeg ya mangilista na parehon sankatageyan ya balancing current tan say bilang na saray selula ya nayarin nabalanse ton mankakasakey-arum ya mas abeban-gastos ya desinyo so manbabalanse na saray selula ya mantutumbokan imbes ya manpara, ya mamaparakel ed panaon na panagpara ed bilang na saray selula ya ag-onbalanse.



Panbalanse na Algorithm tan Estratehiya ed Kontrol



Saysistema na panangasikaso na bateryamandetermina no kapigan tan panon ya agresibo so pangibalanse ed saray selula base ed pigaran parametro:

Voltage-based balancingman-trigger no say pandumaan na boltahe na selula et onlampas ed sakey a threshold, kaslakan et 10-50 mV parad lithium-ion chemistries. Say BMS et mangibiig ed sankaabebaan ya boltahe na selula, insan to ibalanse so amin ya selula ed loob na sakey a limitadon laknab na satan a sankaabebaan. Sayan simplin paraan et napanmatalkan ya epektibo balet agto ikonsidera so pandumaan na kapasidad na saray selula.

Estado na panagbalanse na kargamanguusar na SOC estimation algorithms pian naamtaan so karga na kada selula no ikompara ed sankatageyan a kapasidad to. Sayan paraan et mas susto nen saray paraan ya base ed boltahe ta ipapasen to ray pandurumaan na kapasidad. Say BMS et manbabalanse ed parehon porsiento na SOC imbes ya parehon boltahe.

Estado na panagbalanse na pakayariirerepresenta toy sankabaloan ya paraan, lalo lan makanakana legan ya ontatakken la ray baterya. Sayan paraan et matukoy ed saray daan lan baterya ya walaan na nanduruman kapasidad lapud manbabalanse itan base ed aktual ya karga imbes ya mandedepende labat ed SOC percentage odino boltahe.

Importante so panaon: say panbalanse legan na panagkarga so sankaabigan parad saray passive system lapud walay panlalapuan na kuryente ed paway. Saray aktibon sistema et nayarin manbalanse legan na panag-charge, panag-discharge, odino panaon na panagpainawa. Arum ya advanced ya desinyo na BMS et mangipapaakseb na tuloytuloy ya panagbalanse, ya uumanen so cell charges kapiganman ya mankikimey so pack.

Saray limitasyon na panag-configure: Say start balancing voltage et kaslakan ya 3.5V parad lithium iron phosphate cells, ya mangipapanengneng na ngalngalin 5-10% ya estado na karga. Say sankatageyan ya pandumaan na boltahe ed baetan na saray selula et kaslakan ya 10 mV, balet wala ray aplikasyon ya manguusar na 20 mV parad mas maples ya panagbalanse na bulk antis ya i-refine ed mas malet ya tolerances.



Cell Balancing ed Electric Vehicle Applications



Saray luluganan ya de-koriente so sankaimportantian ya kakaukolanen ed panagbalanse na selula lapud atagey ya power level, malaknab ya temperatura, tan mabetbet ya charge-discharge cycles.

Say kaslakan ya EV battery pack et walaan na 96-400 ya selula ya nantutumbokan, ya mabetbet ya inorganisa ed saray module na 24 ya parallel- ya akakonekta iran selula. Saray parallel cells ed kada module et natural ya manbabalanse, balet saray series-connected modules et mankaukolan na aktibon panangasikaso.

Say active cell balancing market et akasabi na $1.41 bilyon nen 2024 tan manproproyekto na idakel na 18.2% ed tinaon anggad 2033. Sayan ilalaknab et direktan mikonektaan ed idarakel na produksyon na de-koriente iran luluganan ed interon mundo, lalo la ed Asia ya say China, Japan, tan South Korea so mangidadaulo ed panaggawa tan panag-adoptar.

Saray kakaukolanen ed panggawa: Saray EV balancing systems et kaukolan ya mangasikaso na 100+ cells, man-operate ed temperaturan manlapud -20℃anggad 60 degree, tan onebat ed loob na pigaran segundo ed maples ya pankaukolan na kuryente legan na acceleration tan regenerative braking.

Say eksperimenton validasyon na saray advanced balancing topologies et akagawa na SOC convergence ed loob na ngalngalin 400 segundo parad four-cell series pack legan na discharge operation. Say pangi-scale ed saya ed produksyon na EV packs ya walaan na 96+ cells et mankaukolan na komplikadon control algorithms tan high-efficiency power electronics.

Say industriya na luluganan et manunan manguusar na passive balancing anggaman mas maong so performance na active systems. Say inkasensitibo ed gastos ed saray luluganan na saray manbabakal, tan say suston passive balancing parad maslak a paraan na panagmaneho, so manggagawa ed mas simplin paraan ya makapasagyat ed ekonomya. Balet, saray high-performance EVs tan komersyal iran luluganan so lalon mangaagamil na aktibon panagbalanse parad pakagamor na inkaepektibo.

Say cell balancing ed saray electric vehicles et kaukolan met ya milaban ed regenerative braking-sakey ya senaryo ya anggapo ed stationary storage. Legan na saray regenerative events, saray atagey ya pulse currents et onaagus lamet ed loob na pigaran segundo, ya mamawala na transient voltage spikes ya mandumaan ed saray selula base ed indibidual ya impedance da. Say BMS ya mangaasikaso ed cell balancing ed saray electric vehicles et nepeg ya mangibiig ed sarayan transient spikes manlapud saray tuan SOC imbalances pian napaliisan so ag nakaukolan ya balancing actions. Maslak ed saray desinyo na automotive BMS et mangaasikaso ed saya diad pangiyaplika na low-pass filter ed saray sukat na boltahe odino diad pangikaukolan na saray boltahe delta ya mansiansia ed dakel a nantutumbokan a sampling windows antis ya igapo so panagbalanse. Sayan lohika na panagsalat et mangaarum na komplikado balet ta mangaamper ed sistema ya manguusil ed saray phantom imbalances ya sengegan na normal ya panagmaneho.



Cell Balancing



Epekto ed Bilay tan Kaligenan na Baterya



Say suston panagbalanse na selula et mamalaknab na bilay na baterya panamegley na nanduruman mekanismo:

Nababawasan so stress ed indibidual iran selula: No amin ya selula et mankikimey ya asingger ed parehon SOC, anggapoy anggan sakey a selula ya makaeksperiensya na paulit-ulit ya overcharge odino deep discharge ya ebento. Sayan pareparehon panagtrato et mamatunda ed kapasidad na intiron pakete.

Panangasikaso ed temperatura: Saray balansin selula et mamapawala na mas pareparehon panagbunog na petang. Saray ag-inkabalanse iran pakete et mamapawala na saray hot spot ya saray overcharged cells et mangibubuga na mas dakel ya enerhiya, ya mamawala na thermal gradients ya mamapeles ed itatatken na saray apektadon lugar.

Panumbok ed boltahe: Say pangiyan ed saray selula ed loob na sankaabigan iran boltahe et mangamper ed pakaporma na lithium metal plating ed saray anode legan na overcharge tan napaliisan so pantunaw na copper legan na over-discharge. Parehon kondisyon so permanentin mamapaabeba ed kapasidad na selula.

Saray battery pack ya walaan na saray cells ya mipara tan suston panagbalanse et mangipapanengneng na mabiskeg a siglaotan na cell balance tan andukey a bilay, ya say capacity mismatch ya 12% so sengegan na sankabalgan ya ibabawas na performance ed loob na 18 a siklo.

Saray implikasyon ed kaligenan et onlaknab ed labas na performance:

Peligro na sobran karga na lithium cellsthermal runaway-sakey a chain reaction ya say itatagey na temperatura et pansengegan na kemikal iran reaksion ya mamawala na mas dakel ya petang. Say positibon feedback loop et nayarin pansengegan na pool odino insabog. Say panagbalanse na selula et mangaamper ed saray indibidual a selula ya makasabi ed mapeligron kondisyon na overvoltage anggano saray arum a selula ed grupo et mansiansian ligtas.

Say BMS et mangiiter na cell balancing ed pigaran independentin proteksion ya walaan na parehon monitoring hardware. Say proteksion ed overvoltage et onlesa no say antokaman a cell et onlampas ed malet a kisame-kaslakan ya 3.65V parad LiFePO4 odino 4.25V parad NMC-diad pangiganggan ed charge MOSFET ya i-disconnect so charging source ed loob na milliseconds. Say proteksion ed undervoltage et mankikimey ya baliktad legan na discharge, ya putoten toy load path antis ya onleksab so antokaman ya cell ed 2.5-2.8V. Say overcurrent tan short-circuit detection et manguusar na shunt resistors odino Hall sensors ed manunan bus, ya ikompara so asukat ya current sumpad saray programmed thresholds.

Say manggagawa ed sayan pankasakey ya importante parad panangasikaso na baterya tan say karukey na bilay na selula et say inkauksoy na panaon na ebat. Saray proteksion ya kimey et mankikimey ed microsecond scale lapud aasikasoen da ray graben kapeligroan. Say cell balancing function, diad pidumaan, et mankikimey ed loob na pigaran minuto anggad pigaran oras lapud ipetek to so kalkalnan iyaandar. Say maong ya indesinyo na BMS ed sakey a sistema na panangasikaso na baterya et mamaseguro ya agbalot mansusumlangan irayan duaran kimey-singa bilang, itunda to ray operasyon na panagbalanse no onlampas so temperatura na pakete ed thermal threshold odino no say charger et mangiter na pulsed current ya nayarin makaamper ed inkasusto na panag-sampling na boltahe. Sayan koordinasyon ed baetan na maples a proteksion tan matantan a panagpapara so mangibibiig ed sakey a produksyon-kalidad a BMS manlapud saray hobbyist-grade boards ya ipapasen da so panagbalanse tan proteksion bilang sigpot a nikadkaduman subsystem.

Saray pisikal ya pakapatnagan na graben ag-inkabalanse et kaiba so panmamaga na selula, pakawalaan na petang legan ya mankarga, tan maples ya ibabawas na boltahe legan ya uusaren. Ipapanengneng na sarayan sintomas ya kaukolan ya tampol ya serbisyoan odino isalet so pakete pian naprebentaan so insidente ed kaligenan.



Panbalanse na Saray Kakaukolanen parad Nanduruman Aplikasyon



Saray nanduruman kaso na pangusar et mankaukolan na nanduruman paraan na panagbalanse:

Saray elektronikon uusaren(telepono, laptop, power tools): Say passive balancing et magenap parad saray pack ya walad silong na 24V ya walay 6-8 cells ya mansusublayan. Say abeban gastos et mipara ed inkasensitibo na presyo na aplikasyon, tan saray panaon na panagsingil so mangiter na magenap a panaon parad saray passive system pian na-equalize iray cells.

Saray luluganan ya de-koryente: Say aktibon panagbalanse et magmaliw ya epektibo ed gastos- parad saray pakete ya mas atagey nen 400V ya walaan na nilasus iran serye na selula. Say mas maples ya panagbalanse tan mas atagey ya epektibo so mangikakatunongan ed kaaruman ya komplikado na elektroniko.

Grid energy storage: Saray angkakabaleg a sistema na baterya ya mantitipon na megawatt-oras na enerhiya et mankaukolan na komplikadon aktibon panagbalanse. Say battery cell balancing system market et akasabi na $1.82 bilyon nen 2024 tan manproproyekto na 18.7% ya idakel anggad 2033, ya lapud saray utility-scale storage deployments.

Aerospace tan medikal iran kagawaan: Sarayan aplikasyon et mankaukolan na sankatageyan ya reliability tan mabetbet ya mangibabaga na aktibon panagbalanse antokaman so gastos. Say pansumpalan na pakaandi na baterya ed eroplano odino saray kagawaan ya onsusuportad bilay et mangiter na rason ed saray premium ya solusyon.



Sankatageyan-Saray Estratehiya ed Panbabalanse



Duaran pilosopiya so mangigiya no panon ya iletneg na saray inhenyero iray puntirya:

Say sankatageyan a panagbalanseipapasen to ray selula no sigpot lan karga, pian naseguro ya amin ya selula et makasabi na 100% SOC ya mankakasakey. Sayan paraan et mamalaknab ed kapasidad ya wala legan na kada siklo na panag-discharge. Saray E-bike tan solar storage systems et mabetbet ya manguusar na top balancing lapud mas labay na saray manguusar so full capacity availability nen say proteksion sumpad deep discharge.

Panbalanse ed leksabipapasen to ray selula ed abeban estado na karga, pian naseguro ya amin ya selula et mankakasakey ya naandi. Sayan estratehiya so mangiiter na mas maabig a proteksion sumpad over-discharge damage tan maong so epekto to ed saray aplikasyon ya mabetbet ya mababaw so siklo to imbes ya aralem so discharge.

Say pilien et mandedepende ed paraan na pangusar tan saray prayuridad. Saray aplikasyon ya mangipapabitar ed kapasidad (singa saray luluganan ya de-koriente ya walay range anxiety) et mas makatulong ed top balancing. Saray aplikasyon ya mangiiter na prayuridad ed karukey na bilay tan kaligenan (singa saray backup power system) et mabetbet ya manpipili na bottom balancing.

Wala ray advanced ya sistema ya mangipapaakseb na hybrid ya paraan, ya manbabalanse ed parehon napno tan anggapoy karga pian napaaligwas so kapasidad tan karukey na bilay.



Say Charge Balancing vs Load Balancing ed Battery Systems



Say terminon "charge balancing" et no maminsan et mipara ed cell balancing, balet ta mas mainget so kabaliksan to ed engineering practice. Say panagbalanse na karga et espisipikon manutukoy ed pangipara ed coulombic content-say aktual ya aka-store ya ampere-hours-ed amin ya cell legan na charging phase. Say BMS ya manggagawa na charge balancing et manmomonitor na coulomb counting data kaiba iray voltage readings pian naamtaan no dinan iran cells so angawat na mas abeba ya charge nen saray kakaabay da, insan to i-adjust so bypass o transfer currents unong ed satan. Saya so midumaan ed voltage-based equalization, ya nayarin man-mask na tuan pandumaan na kapasidad no saray selula et akayurong ed patatdang a parte na discharge curve da, lalo la ed LiFePO4 chemistry.

Say load balancing ed konteksto na baterya et mangasikaso na sananey a problema. Diad saray pack ya walay parallel cell groups ya manpapakan ed dakel ya inverter odino motor controller, say load balancing et mamaseguro ya anggapoy anggan sakey a sanga ya walaan na ag-inkaparpareho na discharge current. Say ag-inkaparpareho na kuryente ed saray parallel strings et mamapeles ed itatatken na overloaded branch tan ag-uusaren so kapasidad na saray mas magaan ya -loaded. Say BMS et mangaasikaso ed saya panamegley na current-sense resistors odino Hall-effect sensors ed kada parallel a dalan, ya i-adjust to ray contactors odino electronic switches pian naibunog lamet so load. Bangta say load balancing parad high-power battery packs et mankikimey ed string level imbes ya diad individual cell level, saya so mankokompleto ed cell-level charge balancing pian napalaknab so inkalapagan ya pack utilization. Parehon mankakasakey irayan function ed loob na parehon sistema na panangasikaso na baterya, ya mankakasakey so imprastraktura na sensor balet ta walay independentin control loop da.



Saray Agano nin Inyaligwas ed Teknolohiya na Panbalanse



Say research ya nipalapag nen 2024-2025 et mangipapanengneng na pigaran onlelesa iran direksion:

Pankasakey na panagaral na makina: Saray agano nin impanaral et mangikombina na aktibon panagbalanse ed saray modelo na panagaral na makina parad pangibaga na nakekeraan ya mausar a bilay, ya uusaren so R-squared tan mean error metrics pian nasuri so pitoran nanduruman algorithm na panaghula. Sayan pankasakey so mangiter na proaktibo iran pananguman ed panagbalanse base ed saray naisip ya pattern na itatatken na selula.

Pinaabeba iray desinyo na kabiangan: Saray balon inductor-based balancing circuits ya manguusar na nabawasan a bilang na switch so mangipapanengneng na inkaepektibo panamegley na real-time hardware-in-loop simulation ed OPAL-RT 5700 systems. Sarayan pinasimplin topologies et mamaabeba ed gastos legan ya mansiasiansia so performance.

AI-based battery management systems: Say arapen ya iyaaligwas et akasentro ed saray sistema ya manguusar na real-time data parad wireless monitoring, ya mangiiter na suston pakatalos ed bunigas na baterya, SOC, tan pakaamta na depekto. Say gagala et pian nabawasan so panaon ya ag-onkikiwas legan ya naseguro so epektibon pangusar na enerhiya.

State-na-Power algorithms: Diad labas na boltahe tan SOC-based paraan, saray balon algorithm et ikonsidera so pakayari na kada cell ya mangiter na kuryente. Saya so napaneknekan a nagkalalo lan makana lapud saray baterya so ontatakken tan saray katangian na selula so midumaan ed orihinal iran detalye da.

Say global cell balancing IC market et akasabi na $1.32 bilyon nen 2024, ya say iilaloan ya idakel to et $2.51 bilyon nen 2033 diad 7.4% ya compound annual growth rate. Sayan ilalaknab na merkado et mangipapatnag na ondarakel ya inka-sopistikado ed panagbalanse na solusyon ed amin ya aplikasyon.



Saray Konsideraen ed Praktikal ya Implementasyon



Saray inhinyero ya mandedesinyo na battery pack et kaukolan dan balansien so dakel a bengatla:

Antis ya onloob ed saray design tradeoffs, makatulong so pangisubaybayan no panon ya talagan onkukurang iray balancing cells ed battery pack legan na sakey a charge cycle. Isipen so 16S LiFePO4 pack ya onsabi ed sampot na constant-current charging. No onaasingger iray selula ed 3.55V, say BMS monitor IC ed kada slave board et mansample na amin ya 16 ya cell taps kada 100-250 ms. No walay sakey a selula ya onlampas ed start-balancing threshold-ya mabetbet ya i-set ed 3.50V parad iron phosphate-say BMS et mangi-flag ed pack bilang "in balancing mode." Ibiig to so sankaabebaan ya boltahe na selula ed string, insan to i-activate so bypass MOSFET ed kada selula ya say boltahe to et onlampas ed sankaabebaan na mas ni nen say aka-configure ya delta, kaslakan et 10-20 mV.

Manlapud sayan punto, say balancing algorithm et onloob ed regulate-and-settle loop. Say BMS et mansiansian akasara iray bypass switch ed loob na sakey a panaon (mabetbet ya 30-60 segundo), insan to lukasan so amin ya switch tan manalagar na pigaran segundo pian ontunda iray boltahe na cell ed silong na zero-current conditions. Saya so man-re-sample, man-recalculate na spread, tan man-activate lamet na saray switch parad saray cell ya wala ni ed paway na target window. Sayan ag-ontutundan paraan et mangaamper ed sobran-panangipetek tan mangiiter na rason ya say boltahe na selula ed silong na karga et agmanrerepresenta na tuan open-circuit equilibrium. Say siklo et manguulit-no maminsan ed dakel a full charge sessions-anggad say pack et mankakasakey ed loob na nidetalye ya tolerance. Parad 16-cell pack ya walay 50 mV ya initial spread tan 100 mA passive balancing current, say pakadampot na 10 mV convergence et nayarin mangala na 4-8 oras depende ed kapasidad tan temperatura na selula.

Panbalanse na kuryente tan kapeles: Say mas atagey ya balancing currents et mas maples ya mamapara ed saray selula balet ta mas dakel so petang tan kaukolan so mas mabiskeg iran kabiangan. Say kaslakan ya detalye et manlapud 50 mA parad melag iran passive system anggad 10A parad angkakabaleg ya aktibo iran sistema.

Say pampili na kabiangan: Saray MOSFET parad passive balancing et mankaukolan na matukoy iran current ratings tan abeban on-resistance. Say aktibon panagbalanse et mankaukolan na maalwar a panagpili na inductor tan capacitor pian nadampot so target ya lebel na inkaepektibo legan ya aasikasoen so kabaleg tan limitasyon ed gastos.

Panangasikaso ed petang: Anggan say passive balancing et mamawala na petang ya kaukolan ya ontaynan ya ag naapektoan iray asingger ya selula. Saray aktibon sistema et mas daiset so petang ed kada selula balet ta ipapaarap da itan ed saray power electronics ya kaukolan so dedikadon panagpaliis.

BMS integration: Say balancing hardware et nepeg ya mitongtong ed inkalapagan ya sistema na panangasikaso na baterya, ya mangiiter na data na boltahe tan temperatura legan ya mangaawat na control commands. Saray estandarten protocol a singa say CAN bus so mamapasimpli ed sayan pankasakey.



Panukat ed Inkaepektibo na Panagbalanse



Pigaran sukat so manguusisa ed performance na balancing system:

Panbalanse na oras: Panon kabayag so pangiyakar ed amin ya selula ed loob na target ya boltahe odino SOC range. Saray passive system et kaslakan ya mankaukolan na dakel ya oras, bangbalet saray active system et makagamor na resulta ed loob na pigaran minuto anggad pigaran oras depende ed inkagrabe na imbalance.

Epektibo ed enerhiya: Antoy porsiento na nibunog lamet ya enerhiya ya makasabi ed abeban-charged cells no ikompara ed naandi bilang pakaandi. Saray aktibon sistema et makadampot na 85-95%, saray pasibo iran sistema et makaabot na 0% unong ed depinisyon lapud onkakapuy labat ira.

Pansiansia na kapasidad: Kasin say estratehiya na panagbalanse et mamasiansia na kapasidad na pack ed loob na nilasus a siklo? Saray sisteman maong so inkadesinyo da et mangipapanengneng na kulang ya 5% ya pakaandi na kapasidad ed loob na 500 a siklo ed saray nirekomendan kondisyon na operasyon.

Say itatagey na temperatura legan na panagbalanse: Say alablabas ya panagpainit et mangipapanengneng na kulang ya desinyo na petang odino alablabas ya agresibo iran parametro na panagbalanse ya kaukolan ya umanen.

Saray protocol ed panag-testing et mabetbet ya mangilaktip ed panggawa na saray ginagalan ag-inkabalanse, insan sukaten no panon kapeles tan epektibo so pangipetek na sistema ed saratan diad nanduruman kondisyon na temperatura tan karga.



Saray kaslakan ya lingo ed panagbalanse na selula



Pigaran patit so mamapaabeba ed inkaepektibo na panagbalanse:

Aliwan susto so threshold settings: Say pangiletneg na sankatageyan a pandumaan na boltahe a melag a tuloy so mamawala na kondisyon na karera a ditan et say BMS so naynay a manpapasimbalo ed baetan na saray selula ya anggapoy iyaaligwas. Maslak ed saray sistema et mas maong so 10-20 mV thresholds nen say salien so sub-5 mV ya inkasusto.

Panbalanse legan na discharge ed saray passive systems: Saya so mansasayang na kapasidad na baterya diad pangibuyak na enerhiya ya nayarin mamaandar ed karga. Say passive balancing et nepeg ya nagawa legan na panag-charge odino panaon na panagpainawa.

Ag-iimanoen so epekto na temperatura: Say boltahe na selula et manduruma unong ed temperatura, tan say panbalanse base ed sukat na boltahe ya anggapoy bayad ed temperatura et manresulta ed saray lingo. Saray de-kalidad ya desinyo na BMS et walaan na saray sengegan ya mangipetek na temperatura.

Say sobran panagmatalek ed panagbalanse: Say panagbalanse et makatulong balet agto naresolbe iray manunan problema a singa say ag-asumpal iran selula odino graben inkaandi na kapasidad. No saray selula et mandumaan na masulok ya 15-20% ed kapasidad, say panagbalanse labat et ag makapawil ed performance na pack-kaukolan so pangisaliwan na selula.

Agsuston detalye na panagbalanse: Saray produkton manbabakal et no maminsan et ag da nasarag so manbalanse pian nabawasan so gastos, kanian nabawasan so kapasidad tan masakbay iran ag ontalona. Saray aplikasyon ed industriya tan luluganan et kaslakan ya mangiiter na mas mabiskeg ya panagbalanse pian naseguro so andukey a bilay.



Panagbalanse na Selula parad Nanduruman Chemistry na Baterya



Bangta saray aplikasyon na lithium-ion so mangokontrol ed saray diskusyon nipaakar ed panagbalanse na selula, nanduruman chemistry so walaan na nanduruman kakaukolanen:

Lithium iron phosphate (LiFePO4) chemistry tan saray nikadkaduman kakaukolanen to ed panagbalanse na selula: Say patatdang a kurba na boltahe legan na maslak a siklo na panagkarga so manggagawa ed boltahe-based balancing ya ag tanton epektibo. Mas maong so epekto na SOC-based algorithms, anggaman say mas atagey ya self-discharge na LiFePO4 no ikompara ed arum ya lithium chemistries et mankaukolan na mas mabetbet ya panagbalanse.

Nickel manganese cobalt (NMC): Say linear discharge curve tan say malinew ya voltage-SOC ya relasyon so manggagawa ed voltage-based tan SOC-based balancing ya epektibo. Say inkasensitibo ed temperatura et mankaukolan na maalwar a panangasikaso ed petang legan na panagbalanse.

Lead-acid batteries: Sarayan malet ya baterya et makaanos ed saray parallel- ya akakonekta iran reservoir cell parad panagbalanse. Say inkapekder na chemistry et mangiiter na mas simpli tan mas krudon paraan na panagbalanse nen say iyaabuloy na lithium-ion ya baterya.

Say katangian na boltahe, inkasensitibo na temperatura, tan saray safety margin na kada chemistry so mangidikta na sankaabigan iran parametro tan paraan na panagbalanse.



Cell Balancing



Saray Direksion ed Panbalanse na Selula



Say lawak so mantutultuloy ya onaaligwas legan ya onaaligwas so teknolohiya na baterya:

Solid-state ya baterya: No saray solid-state lithium batteries et onsabi lad komersyalisasyon, saray nanduruman electrical characteristics da et nayarin mankaukolan na balon paraan na panagbalanse. Say kakulangan na likidon electrolyte et manguuman ed saray paraan na inkagba tan saray paraan na itatatken.

Wireless balancing: Say research et manguusisa ed capacitive o inductive power transfer ed baetan na saray selula ya anggapoy direktan koneksyon na kuryente, ya posiblin mamapasimpli ed desinyo na pack tan mamawas ed komplikado na wiring.

Self-balancing cells: Wala ray manggagawa na produkto ya mangiimbestiga ed pangipaalagey na manunan balancing circuitry ya direkta ed indibidual iran selula imbes ya diad pack level, ya ibubunog so balancing function ed interon baterya.

Predictive balancing: Imbes ya reactive balancing no wala ray ag-inkabalanse, saray predictive algorithms et nayarin mangi-adjust na cell charges base ed iilaloan iran pattern na pangusar tan saray trajectory na itatatken.

Say gagala na sarayan iyaaligwas et pian napaaligwas so inkamatoor, nabawasan so gastos, tan napalaknab so bilay na baterya legan ya say panagtipon na enerhiya et lalon manunan importante ed transportasyon tan imprastraktura na grid.



Mabetbet ya Itepet



Kasin kaukolan so cell balancing na kada battery pack?

Saray pakete labat ya walay serye na saray selula so kaukolan ya balansien. Saray single-cell ya baterya tan saray parallel-ya labat ya configuration et natural ya manbalanse panamegley na direktan koneksyon da. Balet, ngalngalin amin ya desinyo na lithium ion battery pack ya walaan na masulok ya sakey a cell ya nantutumbokan et nagunggonaan ed pigaran klase na panagbalanse legan ya ontatakken iray selula tan mandumaan so ugali ra.

Panon kabetbet so nepeg ya balanse na battery pack?

Saray modernon sistema na panangasikaso na baterya et automatikon manbalanse legan na kada panag-charge no say pandumaan na boltahe et onlampas ed saray limitasyon. Say pakete et agmankaukolan na manual ya interbensyon. Parad sankaabigan ya andukey a bilay, say pangiyabuloy ed BMS ya sigpot ya manbalanse ed saray selula kada 10-20 a siklo diad pangisumpal na sigpot a karga et ontulong pian napansiansia so inkapareho.

Sarag mo kasin over-balance so battery pack?

Say alablabas ya panagbalanse et nayarin pansengegan na problema. Say alablabas ya agresibo ya passive balancing et mansasayang na enerhiya tan mamawala na ag nakaukolan ya petang. Say mabetbet ya aktibon panagbalanse et mamarakep ed pakaupot na saray kabiangan tan mamawala na daiset ya kaaruman ya itatatken manlapud saray siklo na pangiyalis na karga. Saray sisteman maong so inkadesinyo da et manbalanse labat no nakaukolan, ya mananap na pantatalosan ed baetan na panangipetek tan inkaepektibo.

Antoy sengegan na ag-inkayadyari na selula?

Saray ag-inkayadyari na saray kabiangan, aliwan suston BMS settings, graben inkaderal na selula, odino saray depekto ed panaggawa na balancing circuitry et nayarin mangamper ed epektibon panagbalanse. Say arawrawin temperatura et nayarin mangamper met ed suston operasyon-maslak a sistema et ontunda ed panagbalanse no say temperatura na pakete et onlampas ed ligtas iran limitasyon pian naprebentaan so thermal stress.


Say cell balancing et manunan kakaukolanen parad modernon teknolohiya na baterya, lalo la ed saray aplikasyon na lithium ion battery pack ya manlalapud saray luluganan ya de-koriente anggad panagtipon na renewable energy. Say inyaligwas na teknik manlapud simplin passive resistor networks ya anggad sopistikadon active charge redistribution systems so mangipapatnag na ondarakel a pankaukolan ed performance tan karukey na bilay na baterya. Legan ya onkakasil so sankamundoan ya pananguman ed electrification, ilaloan so tuloytuloy ya inobasyon ed saray paraan na panagbalanse ya makagamor na sankatageyan a kapasidad na kada selula legan ya naseguro so ligtas tan napanmatalkan ya operasyon ed loob na nilibon siklo na panagkarga.
